Flanged™ Cryostats

Cryostat à azote liquide

Le cryostat à azote liquide est le composant le plus important et le plus sous-estimé lorsqu’il s’agit d’assurer la fiabilité dans le temps des performances d’un système de détection au germanium.

Obtenir un devis

Fiche produit

Caractéristiques

Fiche produit

Les cryostats Mirion sont fabriqués selon des normes de qualité strictes pour garantir une longue durée de vie du détecteur
La configuration standard est fournie avec un joint torique radial
Différentes dimensions du bouchon de détecteur en fonction de la taille de celui-ci

Description

Le cryostat à azote liquide est le composant le plus important et le plus sous-estimé lorsqu’il s’agit d’assurer la fiabilité dans le temps des performances d’un détecteur au germanium. Mirion fabrique ses propres cryostats selon des normes de qualité exigeantes afin d’optimiser la durée de vie des détecteurs.

Deux grands types de cryostats sont couramment utilisés : les versions à canne plongeante (dipstick), où le détecteur est placé dans une chambre à vide munie d’une canne qui vient s’enfoncer dans le col d’un Dewar, et les versions intégrales, où la chambre du détecteur et le Dewar partagent un vide commun.

La configuration standard est équipée d’un joint torique radial. Un joint métallique est uniquement disponible en option pour les détecteurs de 76 mm de diamètre. Les joints métalliques sont plus robustes et permettent généralement de prolonger la durée de vie du vide du détecteur.

Les cryostats Flanged peuvent être équipés d’une chambre de détecteur déportée (RDC). Cette option permet de séparer la chambre du Dewar et du pré-amplificateur de façon à pouvoir installer un blindage en plomb à l'arrière qui viendra complètement entourer le détecteur.

Ce blindage permet de réduire considérablement la radiation de bruit de fond vue par le détecteur. Les longueurs standard pour l’option RDC sont de 5, 10, 15, 20 et 25,5 centimètres. Des longueurs personnalisées sont disponibles sur demande.

Les dimensions de bouchon de détecteur dépendent de la taille de celui-ci. Le tableau ci-dessus présente la gamme d’efficacité habituelle par rapport au diamètre du bouchon. La longueur du bouchon est également plus élevée sur les détecteurs plus grands. Veuillez nous contacter si la taille du bouchon de détecteur est importante pour votre application.

Avez-vous une question ou avez-vous besoin d'une solution personnalisée ? Nous sommes là pour vous aider à guider vos recherches.

Demander l’avis d’un expert

Produits associés

iPA™ Préamplificateur intelligent pour détecteurs HPGe

Le préamplificateur intelligent Mirion (iPA) pour détecteurs germanium haute pureté (HPGe) est un préamplificateur de rétroaction résistif à faible bruit et à grande vitesse conçu pour la spectrométrie gamma haute résolution et les mesures de temporisation.

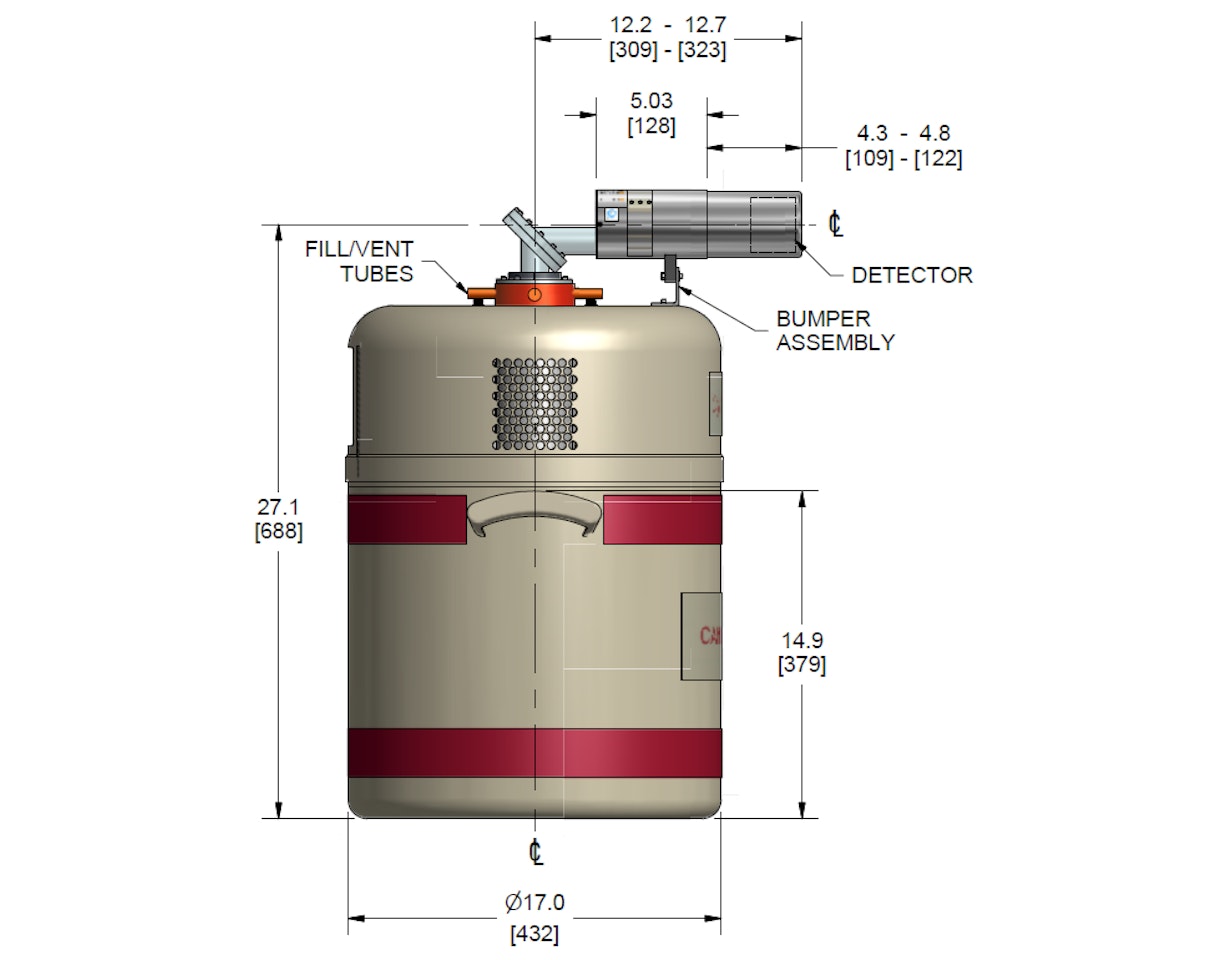

Slimline™ Cryostats
